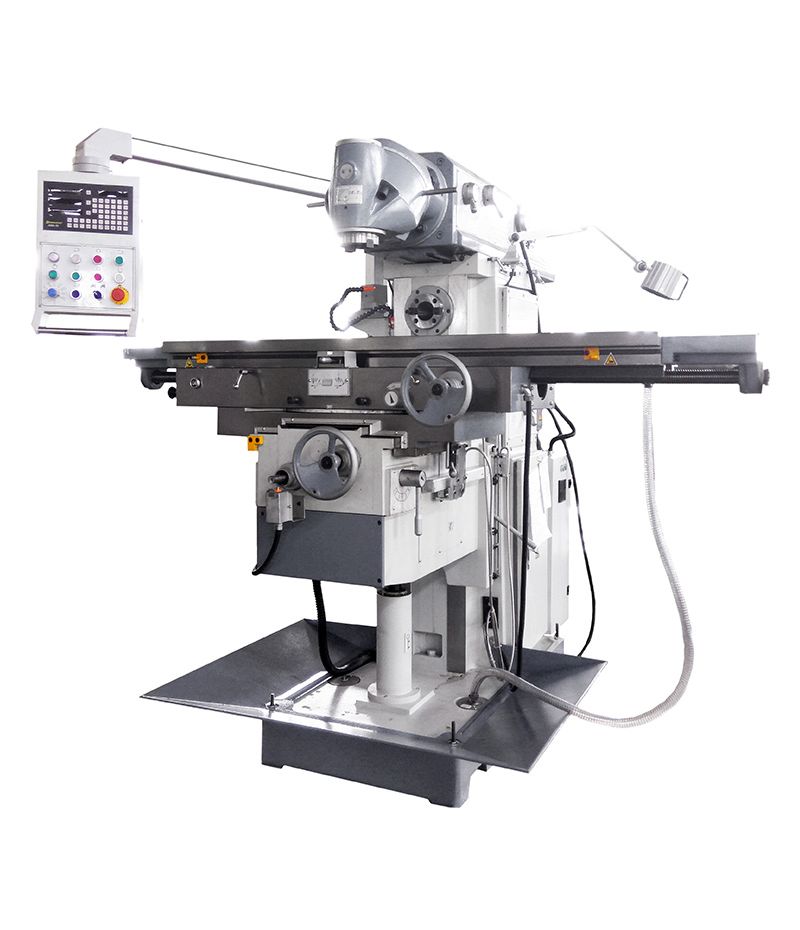

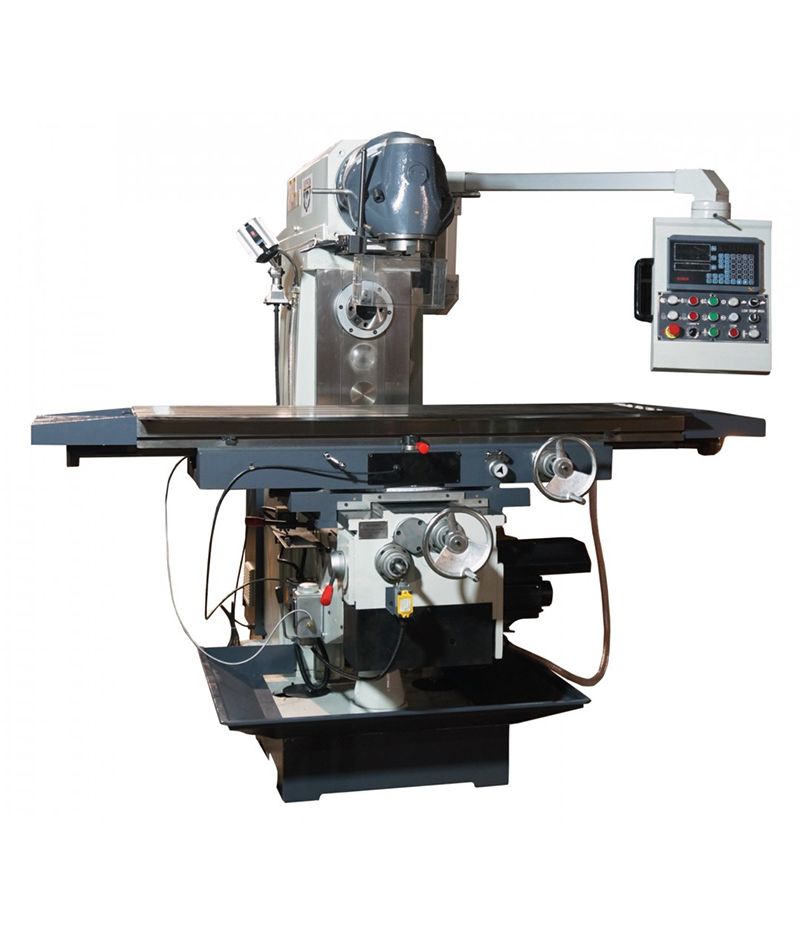

Универсальный фрезерный станок с УЦИ VISPROM FVV-210 38301300 напряжение 380 В, размер рабочего стола 1600х360 мм. Фрезерные станки серии FVV-210 представляют собой универсальные станки, позволяющие выполнять различные виды обработки, например, сверление, расширение, фрезерование и растачивание.
С помощью фасонного резца и торцевой фрезы можно выполнять обрезку и прорезание пазов на плоских, наклонных и вертикальных поверхностях. Благодаря тому, что ось вращения шпинделя проходит под любым углом в первой полусфере вращающейся головки допускаются различные размеры обрабатываемого изделия.
Станки широко применяются для поштучного или мелкосерийного выпуска в производственных цехах, мастерских КИП, строительных и ремонтных цехах, а также в подобных промышленных сферах.
В дополнение к оптимальной конструкции, простой эксплуатации и меньшему объему работ по техническому обслуживанию, станок также может оснащаться системой цифровой индикации для более точного выставления и увеличения эффективности серийного выпуска.
Отличительные особенности:
- Отличное качество исполнения и аккуратный внешний вид с отшлифованным красочным покрытием.
- Высокая прочность: Прочный и надежный корпус станка изготовлен из высокосортного сплава, обеспечивающего превосходную стабильность и продолжительный срок службы.
- Увеличенный ход: Ход хобота для увеличенной длины поперечной передачи и более широкого размаха резки.
- Высокая гибкость в применении: Универсальная фрезерная головка с поворотными частями корпусами, поворачивающимися на 360° слева направо и 0-90°сверху вниз, для разнообразной вертикальной и горизонтальной обработки в пределах полусферы.
- Универсальная фрезерная головка прочно крепится на хоботе для обеспечения надежной резки.
- Двигатель соединен непосредственно с зубчатой передачей для случаев нестандартной глубокой резки.
- Горизонтальный шпиндель с зубчатым приводом предусмотрен для случаев нестандартной глубокой резки.
- Горизонтальный фрезерный шпиндель крепится с помощью конического роликового подшипника для высокой нагрузки на оптимизированном расстоянии, обеспечивая максимальный размер обрабатываемого изделия.
- Широкий диапазон скорости вращения фрезерных шпинделей для улучшенной резки различного материала.
- Запатентованный дизайн с приводом серводвигателя – механизм с понижением передачи для скорости подачи.
- Автоматическая подача на 3 оси, т.е. оси X, Y, Z. Доступна функция растачивания.
- Выбор подачи по осям X / Y / Z посредством одного рычага, более простая эксплуатация, позволяющая избежать соприкосновения осей.
- Функция быстро перемещения на 3 осях для более простой эксплуатации и высокой эффективности станка.
- Принудительная смазка на главной зубчатой передаче для эффективного охлаждения.
- Ручное смазывающее устройство, предусмотренное для смазки ходовых устройств и направляющих, чтобы обеспечить плавное перемещение и более продолжительный срок службы станка.
- Модульная конструкция с широким диапазоном дополнительных комплектующих для удовлетворения разнообразным требованиям: двухосевое устройство цифровой индикации, трехосевое устройство цифровой индикации, защитные ограждения стола, универсальные делительные головки, различные комплекты зажимных устройств, фиксирующие устройства, держатели инструмента и т.д.
Технические характеристики
| Напряжение | 380 В |
|---|---|
| Мощность двигателя вертикального шпинделя | 4 кВт |
| Размер рабочего стола | 1600х360 мм |
| Продольный ход рабочего стола | 1300 мм |
| Поперечный ход рабочего стола | 300 мм |
| Диапазон поворота стола | 25 град. |
| Частота вращения вертикального шпинделя | 60-1750 об/мин |
| Количество скоростей вертикального шпинделя | 12 |
| Диапазон вращения горизонтального шпинделя | 60-1800 об/мин |
| Количество скоростей горизонтального шпинделя | 12 |
| Конус шпинделя | ISO50 |
| Диапазон наклона фрезерной головки | 45 град. |
| Поворот консоли фрезерной головки в горизонтальной плоскости | нет |
| Ход пиноли шпинделя | нет |
| Расстояние от вертикального шпинделя до стола | 50-675 мм |
| Расстояние от вертикального шпинделя до колонны | 50-550 мм |
| Ширина Т-образного паза стола | 18 мм |
| Расстояние между пазами стола | 80 мм |
| Количество Т-образных пазов стола | 3 шт |
| Максимальная нагрузка на стол | 400 кг |
| Макс. диаметр сверления сталь | 60 мм |
| Макс. диаметр торцевой фрезы | 150 мм |
| Макс. диаметр концевой фрезы | 60 мм |
| Система подачи СОЖ | есть |
| Габаритные размеры | 2450 × 2100 × 2150 мм |
| Вес | 2750 кг |
| Более подробно со всеми характеристиками можно ознакомиться в паспорте » изделия | |
